Umrichter

Betontechnik ohne Vibriernadeln ist undenkbar. Zum Schutz der Arbeiter wurde die Versorgungsspannung der Vibriernadeln auf 42V herabgesetzt. Damit genügend Leistung in den Beton gebracht werden kann, wurde gleichzeitig die Motorenfrequenz auf 200Hz angehoben. Um von unserem 230V 50Hz Netz auf das 42V 200Hz Versorgungsnetz für Nadeln zu kommen braucht es einen Umrichter.

Umrichter wurden in der Vergangenheit mit Motor und Generator in einer Baugrube hergestellt. Es versteht sich von selbst, dass der Umrichter dann bedeutend aufwendiger als die Nadel selber ist. Die Schutzbügel um die Umrichter sind nicht unbedingt als Schutz gedacht, sondern vielmehr als Tragestangen. Es liegt auf der Hand, dass die elektromechanischen Baugruppen enorm schwer sind.

Veränderung hat hier die Elektronik gebracht. Zum einen werden heute Umrichter direkt in den Kabelstrang eingebaut und zum anderen echte 42V Umformer angeboten.

Vor- und Nachteile der direkt eingebauten Elektronik

Nadeln sind ein Verschleissartikel. Ist die Nadel am Ende, muss auch die Elektronik ersetzt werden. Dies erhöht die Kosten pro Betriebsstunde.

Eine ideale Ergänzung sind daher die echten elektronischen Umrichter:

• Sie müssen über eine Phasentrennung verfügen - das 42V Netz muss völlig getrennt sein
• genügend Leistung erbringen
• diverse Kontroll- und Schutzfunktionen aufweisen
• robust und wasserdicht sein

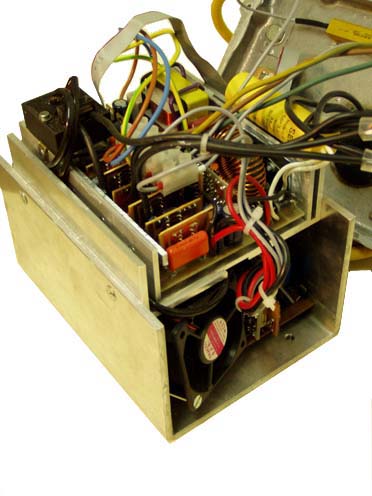

Die Innereien unseres 2KW Umrichters:

• PowerFaktor Korrektur Vorstufe: PWF =1
• Resonanz Umformer mit kleinen Verlusten
• Sekundärseitige Sinusmodulation mit minimaler Taktung
• Primärseitige Strombegrenzung
• Sekundärseitige Strombegrenzung
• Termische Überwachung der gesamten Baugruppe

Dieser Umrichter wird in einem dichten Alu - Gussgehäuse geliefert. Einerseits ist Aluminium stabil und leicht, andererseits wird die im Umrichter erzeugte Wärme gut nach aussen abgeleitet. So arbeitet der Umrichter über Stunden ohne "müde" zu werden. Sie erhalten diesen Umrichter bei der FA. MSZ in Zürich.
